Mời các bác xem chảo Tây nhé ! Chảo VN cũng như vợ nhà -nhìn wai phát chán !.

1-chảo ku của hãng smw Thuỵ điển





2-chảo ku 90/90 của Hung ga ri :

















3-Chảo ku 93/85 của Thuỵ điển :













4- Chảo ku 112/112 cm của công ty Nitra SLOVAKIA :











5_Chảo ku 50/60 của CH SEC:













6_Chảo ku 68/60 của hãng EMME ESSE ITALIA :













7_ Chảo ku 120cm của hãng PRIJMACICH CH SEC :













8_Chảo DIGI ku 80/72 củ a hãng PRIJIMACIEHO SLOVAKIA :













9_ Chảo ku 122/110 cm của hãng OFFSET HUNGGARI :













10_ Chảo ku PHILIP 62/56 liên doanh BALAN-PHILIP (Hàlan) :















(CÒN TIẾP )!!!

Ba'c tư' a ơ viêt nam mình có mua được không nhin` đã quá . Đung' là công nghệ nước ngoài có khác viêt nam mình còn ke'm quá...

nhình cho đã thèm thui ! chứ rớ vô nó hỏi có đô không -mình lè (lè lưỡi )(Quang-Tứ)

Dàn chảo hết sảy.

Con công nhận chú là tuyệt,tìm những điều mới cho anh em DĐ học hỏi, 1+ cho chú nè,hihi

còn nhiều lắm ! chú sẽ chọn lọc cái đã ( có đọc mới thấy mình còn ngu lắm,còn lạc hậu lắm).Hễ rảnh công viêc là chú ngồi vào đọc liền .(Quang-Tứ)

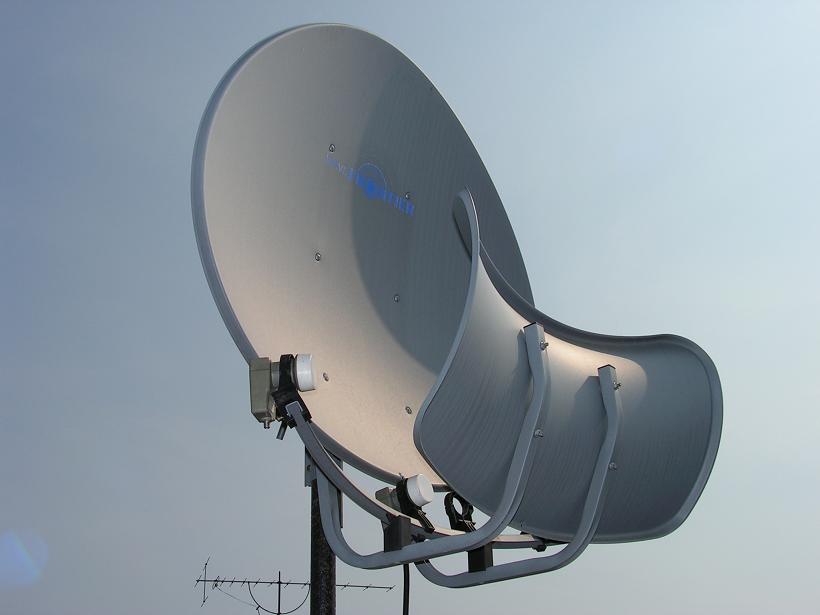

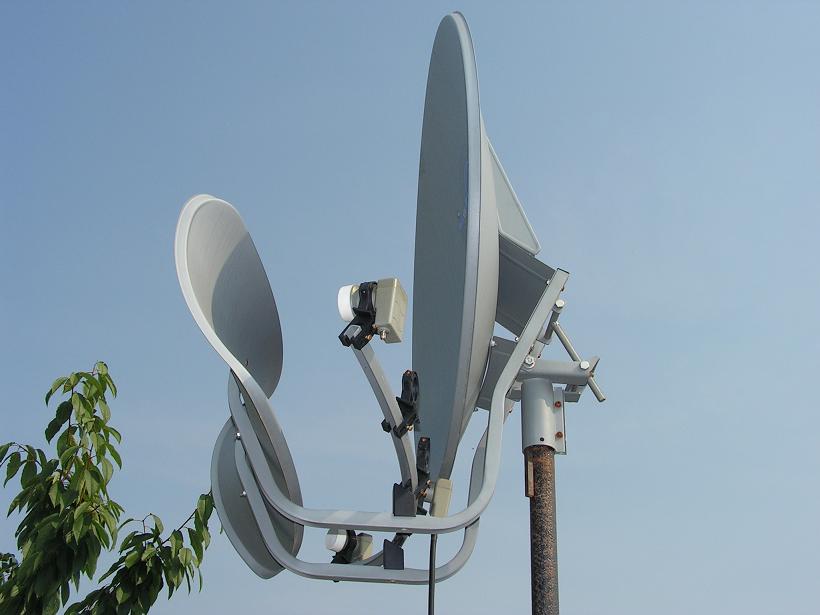

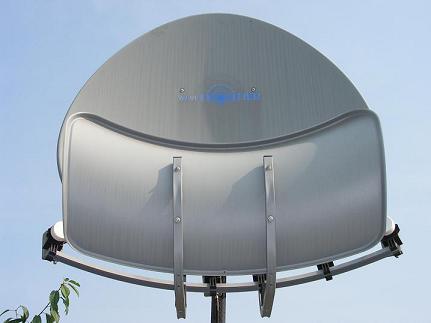

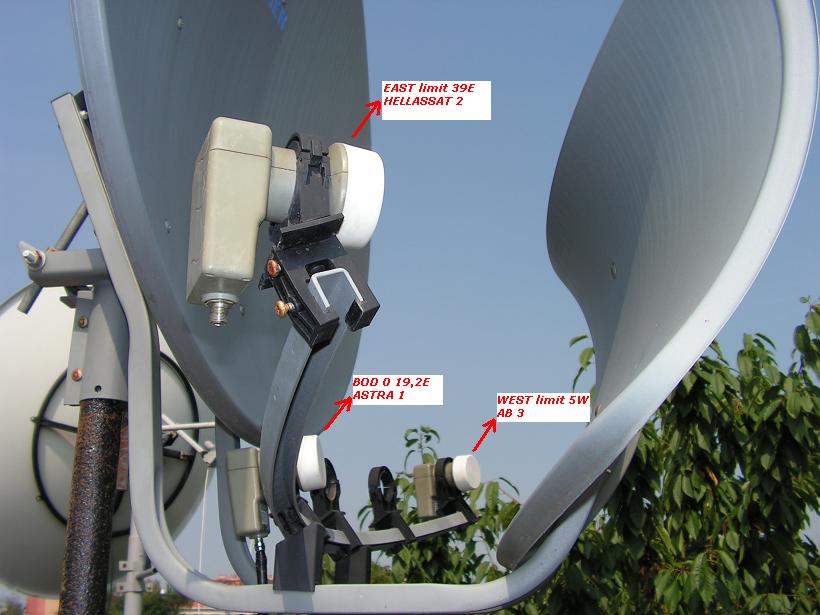

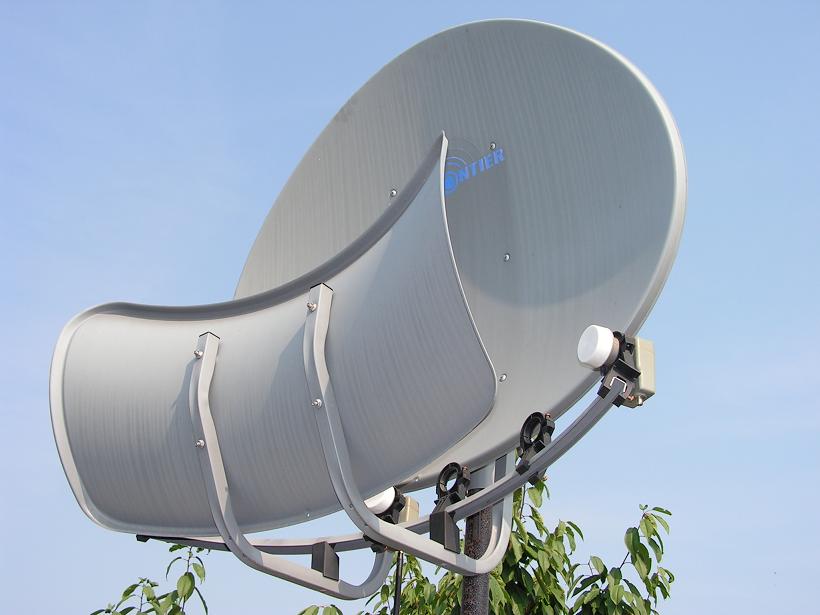

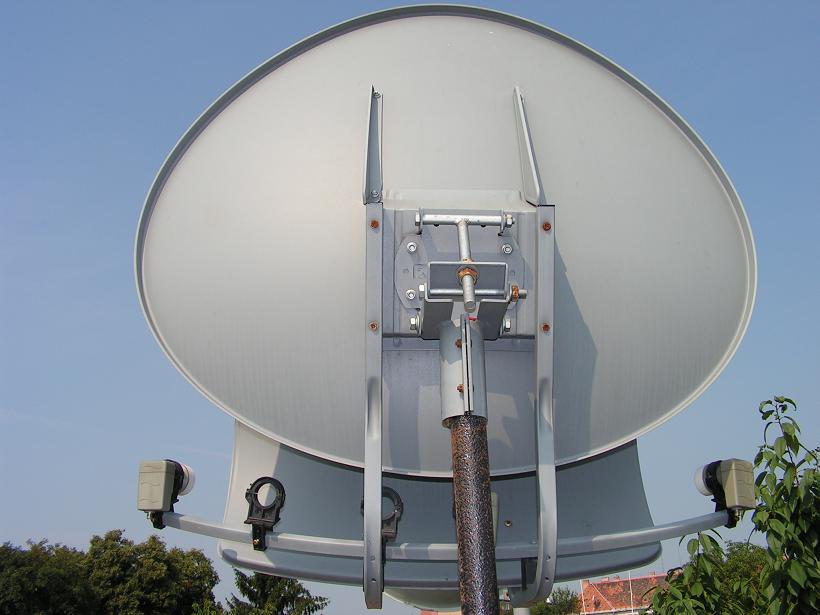

11-Chao Wave Frontier Toroidal T90 ku 96,7/108 cm cua Thuy Dien :

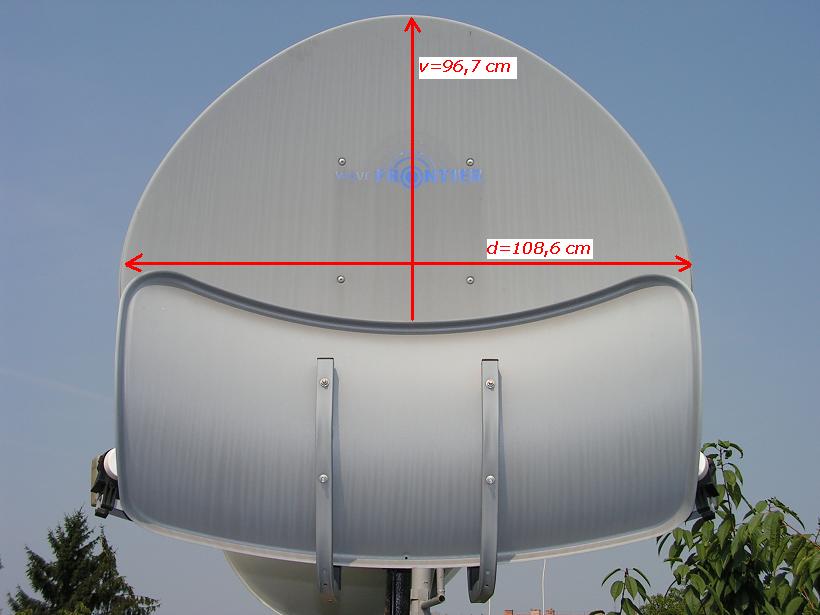

Thông số kỹ thuật ANTENNA WAVE FRONTIER T90: Kích thước chính suy nghi ............................. 96,7 cm chiều cao / chiều rộng 108,6 cm

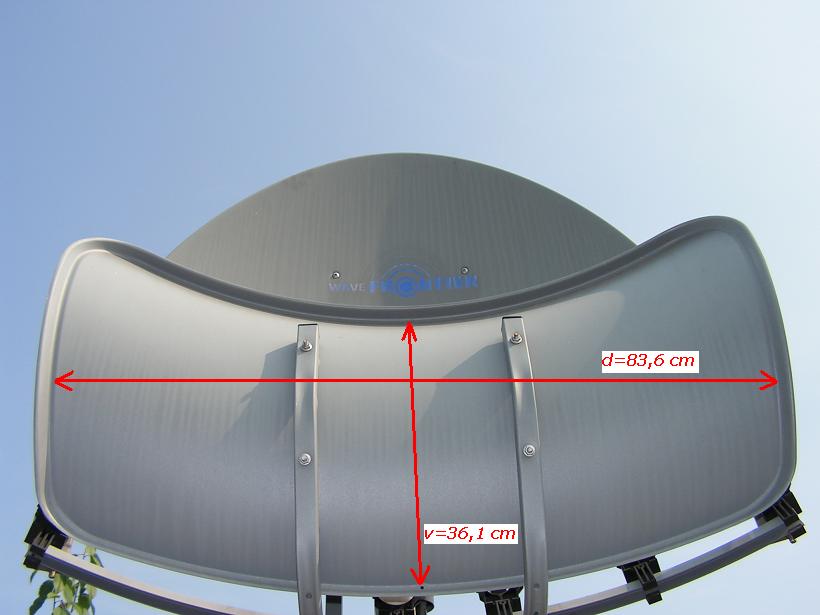

DIMENSION CỦA PHỤ SUBREFLEKTORA ....................... 36,1 cm chiều cao / chiều rộng 83,6 cm

Góc phương vị PHẠM VI ................................................ .. / - 30 °

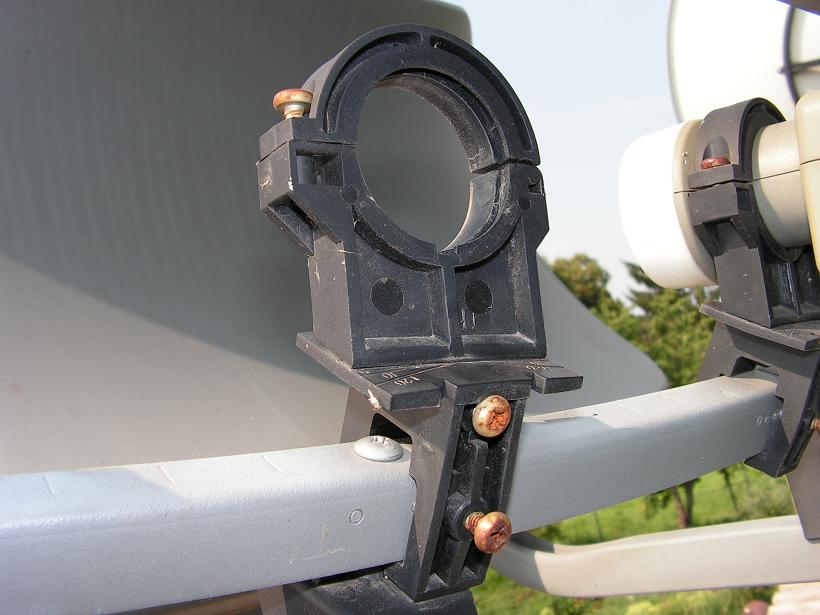

Số CỦA MANG Rahn chuyển đổi ................. 1-14 miếng tùy thuộc vào sự lựa chọn của loại UNI LNB và phương pháp của tập tin đính kèm và nhiều hơn nữa /

LÀM VIỆC Spectrum .............................. 10700 MHz - 12750 MHz

NÊN sử dụng LNB phong cách giữa không gian ......... 4,5 °

Antenna đạt được tại f = 12,5 GHz ....................................... 39,7 db

THỰC HIỆN ................................................. .................... 60 để 75%

LINING vật liệu phản xạ vật liệu ................................................ .. thép mạ kẽm

FINISH ................................................ ..... poliesterové sơn tĩnh điện

Gió kháng ............................................... .. Working 72 km / h, giới hạn 180 km / h

Trọng lượng ................................................. .................... 14,1 kg

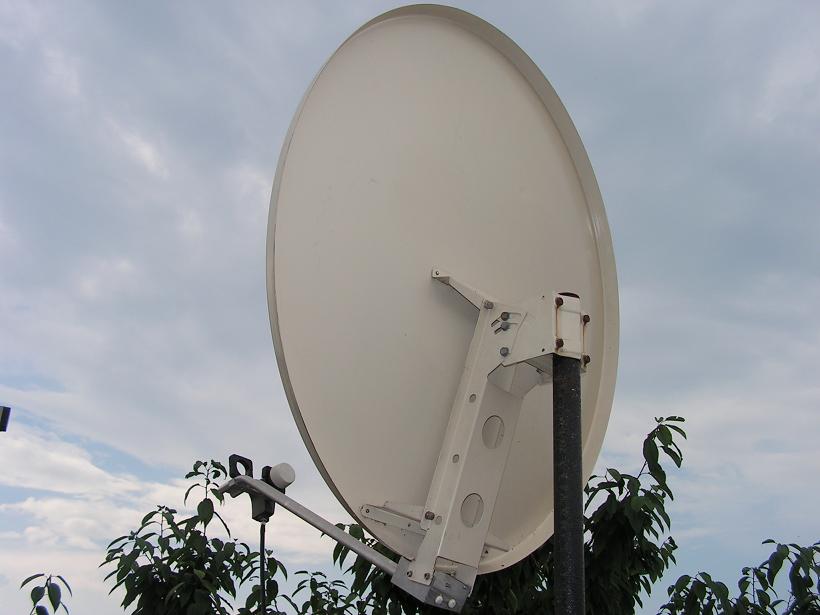

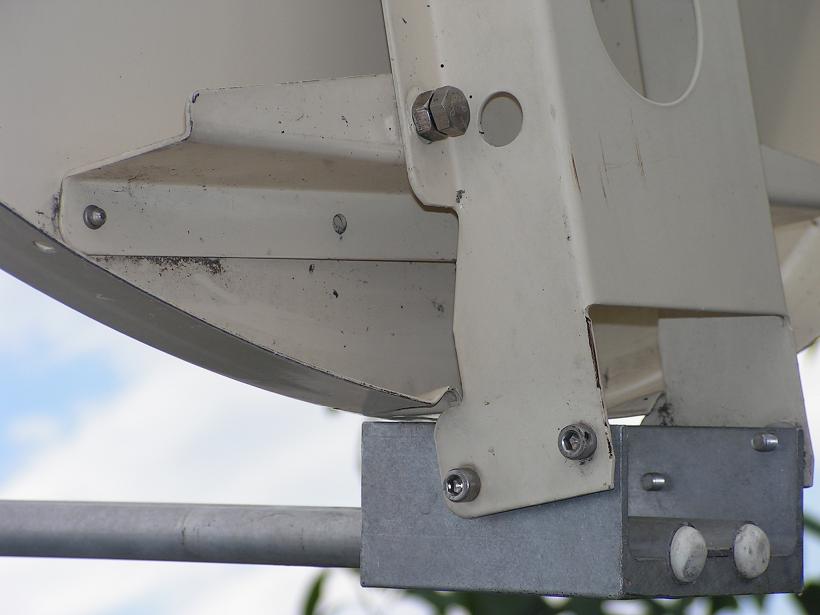

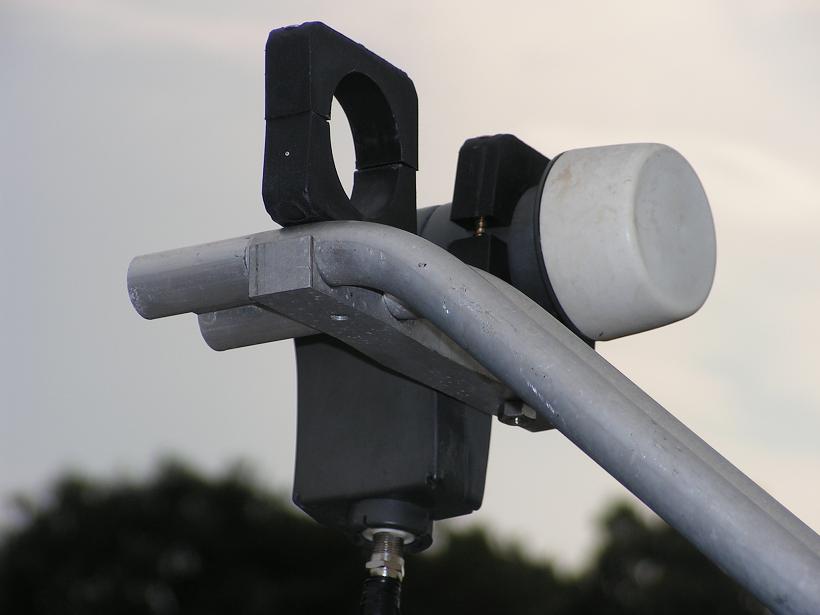

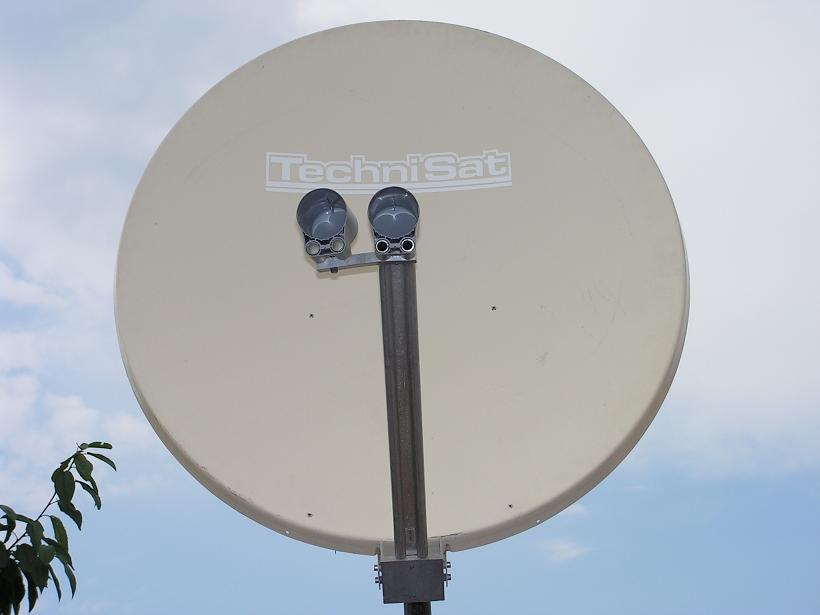

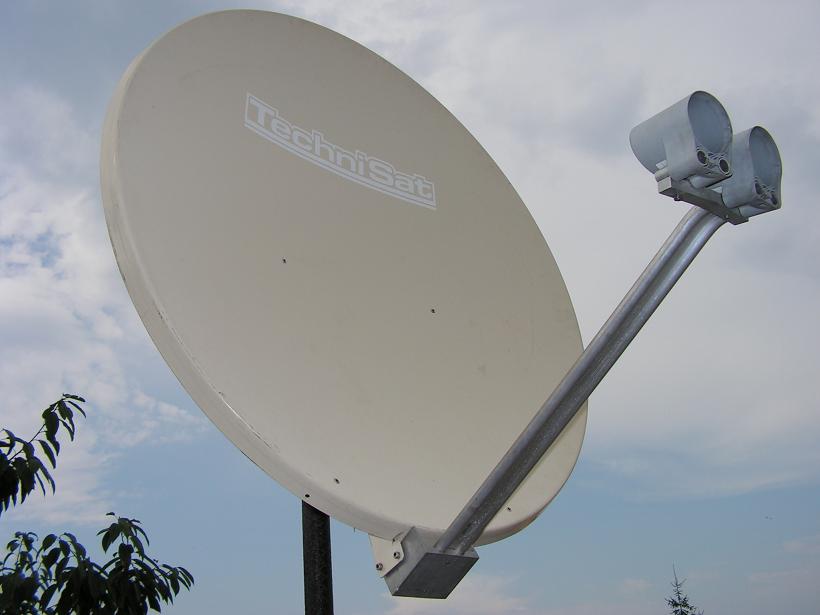

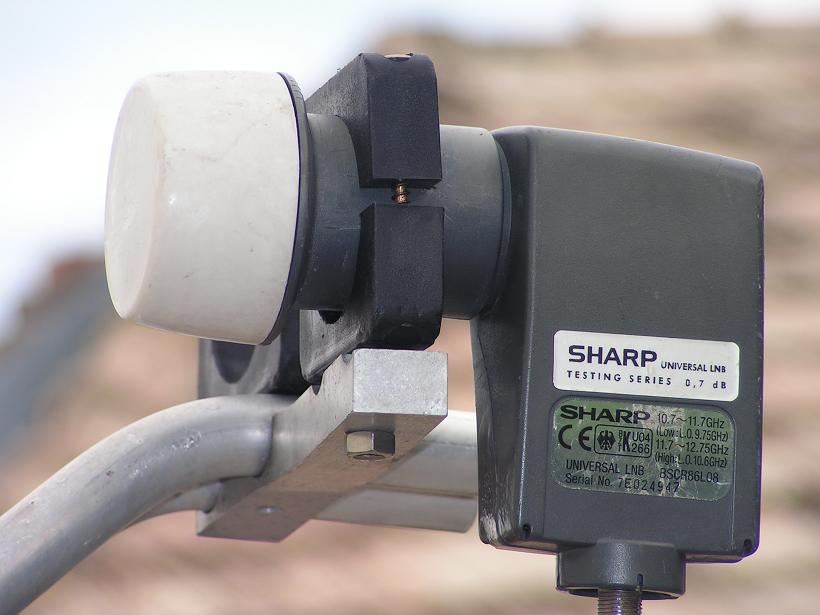

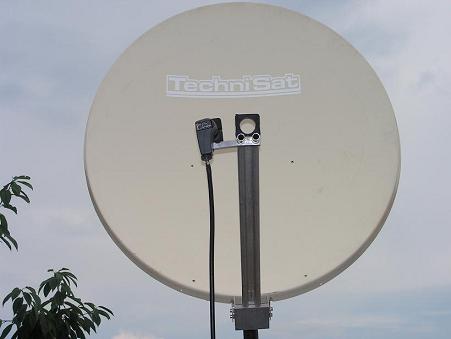

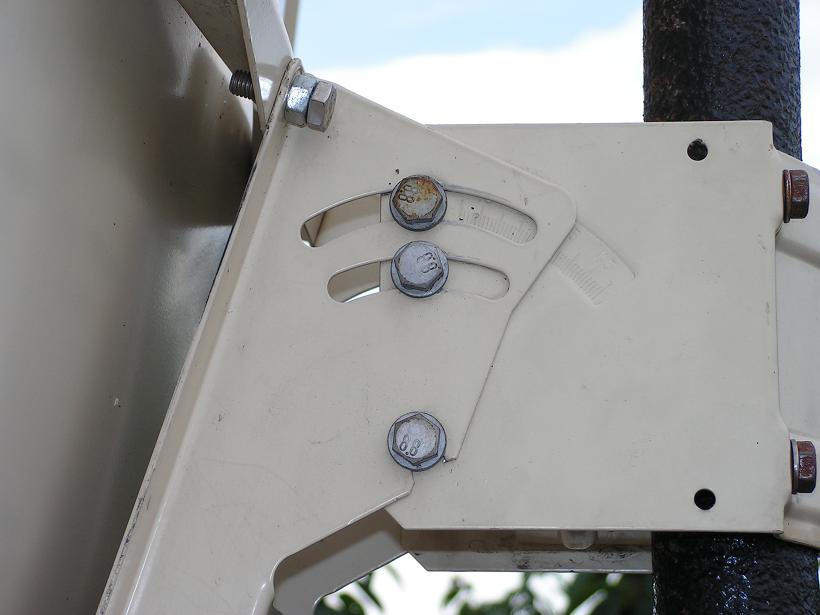

12-Chao ku hieu Technisat SATMAN 1200 120/100cm cua DUC :

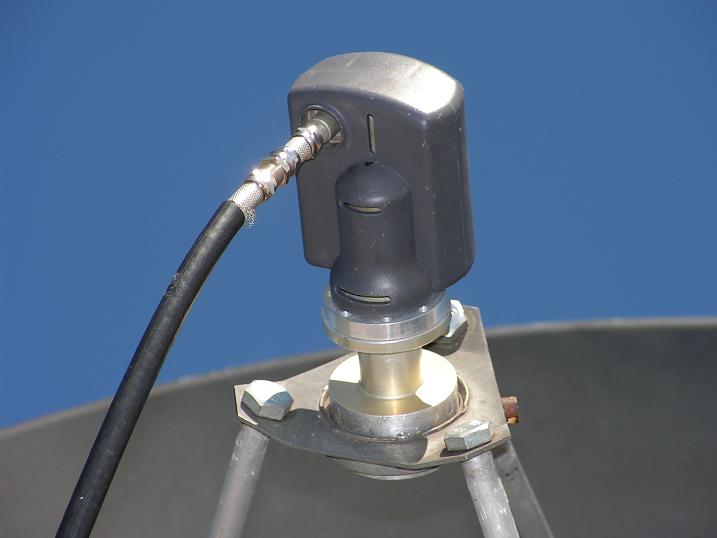

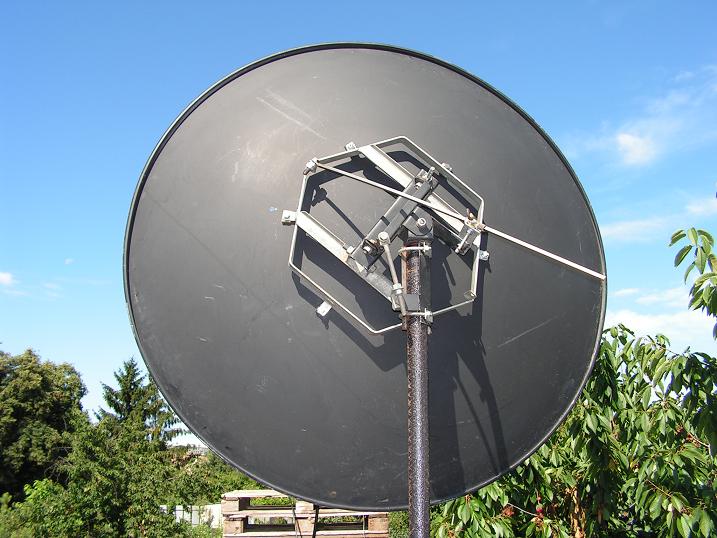

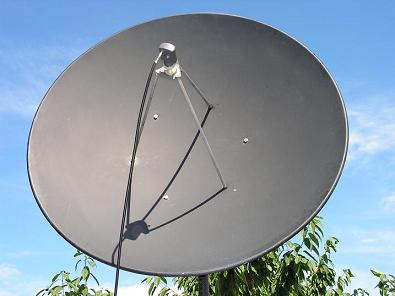

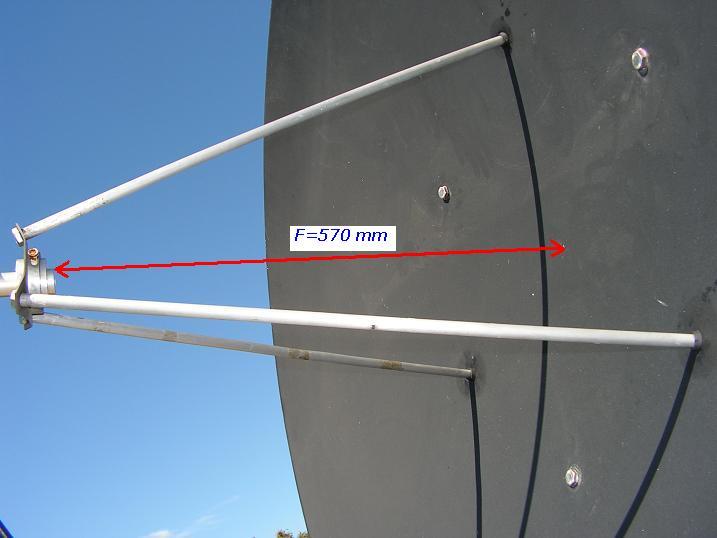

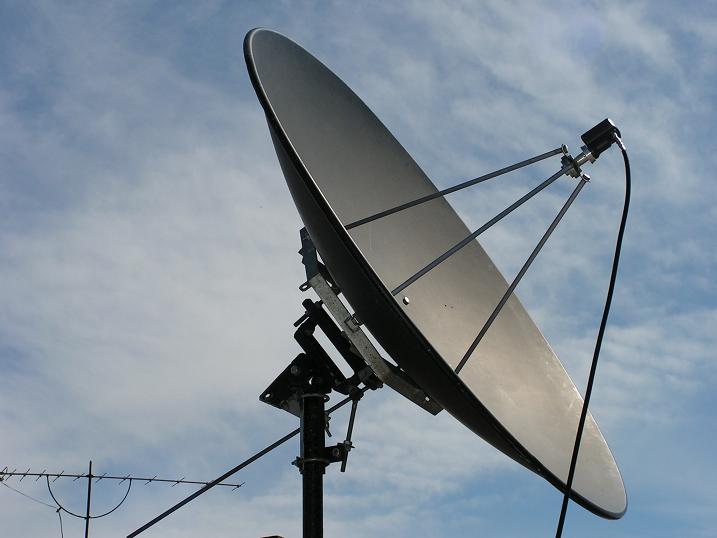

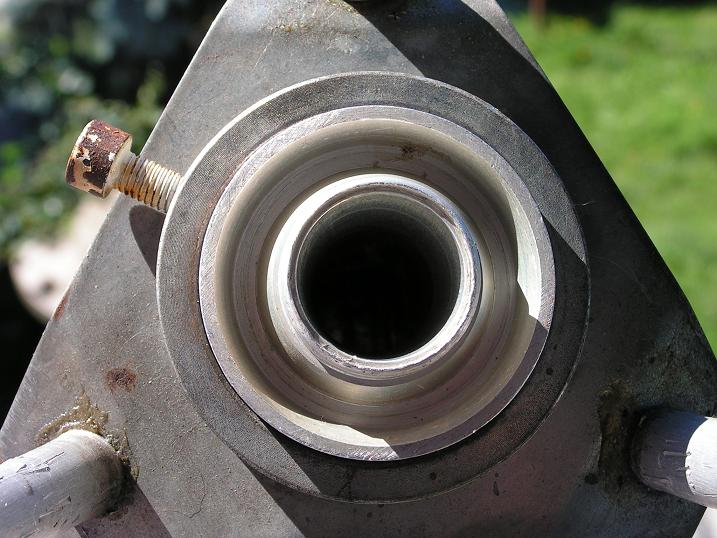

13- Chao thu hieu PS KOVOS 140 cm SLOVAKIA :





















Thông số kỹ thuật RX KOVOS 140 cm với một bản lề cực: AVERAGE ACTIVE phản xạ ................... 140 cm

Lò - D lần D / d 16 lần ................... 57,0 cm

F / D Ratio .............................................. ...... 0,40

SÂU ANTENNA "d" ....................................... 21,5 cm

Độ dày ..................................... 2 mm

LINING vật liệu phản xạ vật liệu .................................. Dural

Orbital POLAR PHẠM VI CỦA ĐÌNH CHỈ ... 130 ° - 150 ° sau khi điều trị
ORIGINAL thức ăn phù hợp cho tất cả các BOTTOM S ANTENNA F / D Tỷ lệ 0,35-0,50

14_ Chao thu hieu PF MABO 180cm cua THUY DIEN :











TRUNG TÂM DỮ LIỆU KỸ THUẬT ANTENNA nhận MABO 180

AVERAGE ACTIVE phản xạ ................... 180 cm

Thụ động phản xạ AVERAGE ................... 185 cm

Bùng phát của thử nghiệm đo lường THIẾT KẾ ................... 72,5 cm

F / D Ratio .............................................. ...... 0,40

SÂU ANTENNA "d" ....................................... 29,3 cm

Độ dày ..................................... 2,25 mm

LINING vật liệu phản xạ vật liệu .................................. NHÔM AL

Orbital POLAR PHẠM VI CỦA ĐÌNH CHỈ ...... 138 °, 155 ° sau khi điều trị

Theo quy định của nhà sản xuất tăng Antenna tại f = 11,75 GHz. 43,80 db

Quy định bởi các nhà sản xuất tăng Antenna tại f = 12,50 GHz. 44,90 db

Quy định bởi các nhà sản xuất tăng Antenna tại f = 12,75 GHz. 45,10 db

Các loại thích hợp chiếu xạ MABO 180 cm ................. chứng nhận thực hành chiếu xạ PF KOVOS 140 cm

15- Chao thu hieu PF PASAT FIX 240cm cua SEC-SLOVAKIA :















Thông số kỹ thuật RX PASAT 240 cm ĐƯỜNG KÍNH ANTENNA .................................. 2 400 mm Bùng nổ của "F" ANTENNA ........................... 789 mm - kích thước thực tế F / D Tỷ lệ lựa chọn bức xạ ..... 0,333 Địa điểm trọng lượng TƯỜNG ....... 37 kg CỐ ĐỊNH TRỌNG LƯỢNG LÀM ................ 28 kg Gió kháng ....................... đến 130 km / một giờ WIDTH ĐỂ DUY TRÌ sơ đồ bức xạ có đi có lại giữa các RX và TX TRONG MẤT LỢI NHUẬN 3 dB .................. 0,76 ° - nhà sản xuất này không chỉ ở tần số "f", kể từ khi tham số này là tần số phụ thuộc, bởi vì tần số giảm với tăng bước sóng lambda do đó tăng directivity Nói cách khác, Antenna tăng và thu hẹp độ rộng của các sơ đồ bức xạ của ăng ten - lý thuyết giả định - Lợi nhuận f 600 MHz = 12 ..................... 47,8 db Vật liệu ............................................ Nhôm AL ĐỘ DÀY VẬT LIỆU ............................. 3 mm

chà chú úp cái anh nào là ảnh náy nặng quá xá!!!

Thôi em xin đi ra , bao giờ mới được sờ vào mấy bộ ăng ten chảo này

Đã sợi tải nặng chia ra up nhiều lần mà cũng không tránh khỏi.Các bác có cách nào không chỉ cho tui với .Cái chủ đề này còn dài dài mà !!!!

quang_tu đã viết:

Đã sợi tải nặng chia ra up nhiều lần mà cũng không tránh khỏi.Các bác có cách nào không chỉ cho tui với .Cái chủ đề này còn dài dài mà !!!!

nhanh hơn lúc trước rồi chú.ko sao đâu

kiengiang đã viết:

SCITEQ - Nhà Cung cấp thiết bị truyền hình vệ tinh ở Tây-Úc ( West Australia)
Nhìn kho hàng chảo C cuả họ củng đã thèm . ( kiengiang đang order 1đầu thu HD ở nơi đây )

chà cái cty này hoành tráng qua!nóc cty cũng chơi luôn dàn chảo nữa.
hôm rồi có đi xuống xưởng cty ưng bình châu ở củ chi có hỏi công nhân ở đó,có làm chảo c ko?thì dc trả lời là chủ yếu nhập từ trung quốc về,nó còn rẻ hơn là tự làm.ở củ chi chủ yếu là sản xuất đầu vsat,còn cã anten analoc nữa.

1- chảo C ban hiệu PATRIOT của MỸ:

-loại 3m1:



_loại 3m8:



_loại 4m5 :



2_ Chảo C ban 270/240 của PAKIXTAN:



3-Chảo C ban hiệu PASAT 220cm



4_Chảo C ban 240-400cm của LITHUANIA



5_ chảo hiệu SEAVEY ESR 124 HC của CH SEC :



6_CHẢO KOVOS 140cm:



7_Chảo C ban hiệu PRODELIN 240cm:



8_ Chảo ku ban hiệu OFFSET 180cm :



9_ chảo C ban hiệu KATHREIN CAS 23 220cm :



10_ Chảo ku ban 240cm :





11_ Chảo C ban hiệu PRODAM KOVOS 140cm :



12_Chảo ku ban hiệu PRODAM 240cm :



13_ Chảo C ban hiệu HIRSCHMANN 180cm :



14_ Chảo C ban hiệu PREDAM MABO 180/190cm :



15_ Chảo ku hiệu TECHNISAT MULTITENNE 45 cm :



16_Chảo C ban hiệu PF PRODELIN 370cm của HÀLAN :

17_Chảo ku hiệu GIBERTINI 40cm :





18_ Chảo Cban hiệu BEAUTY 200cm :













19_ chảo cban hiệu PARABOLIC 180cm :



parabolic ku 60/90 cm :















20_ Chảo ku hiệu GIBERTINI OP 150cm











21_Chảo ku GIBERTINI 85cm :







22_ Chảo ku hiệu VISIOSAT của PHÁP :

















23_ Anten DVB-T hiệu ASTA-3 :





24_ Anten DVB-T trong suốt :



25_ Chảo ku hiệu TECHNISAT MULTYTELNE 45cm của ĐỨC :





26_Chảo ku hiệu PRODELIN 1124mm :





26_ Chảo ku hiệu JONSA 120/132cm :





27_ Chảo ku hiệu POCO 30cm của CHINA :

PHẦN 2 :CHẢO MỸ.

-chảo Cban 3m8



-chảo C,X,KU,DBS band 3m8



-chảo C,KU,KA,X band 2m







-chảo C band 1m8



-chảo C band 1m8





-chảo C band 1m2

-chảo ku 1m8





-chảo ku 1m8





-chảo ku 1m2



-chảo ku,ka band 1m2





-chảo ku 0,90



- chảo ku 0,96



-chảo ku 0,75



-chảo ku 1m8



-chảo ku 1m2







- chảo ku 1m8





-chảo ku 1m2





-chảo ku,ka band 1m2



-chảo ku 0,96





-chảo ku 1m2

Không thấy hình bác ơi.

chảo 36, 12 lnp nhìn đã mắt thật

ronaldor9 đã viết:

Không thấy hình bác ơi.

cái hình to thế mà ko thấy,đeo kính vô đi

giá như ở việt nam mà cũng ghép được lnb như thế thì thích quá.chán như con gián
