 Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Chuyển đến trang : Previous  1, 2, 3
Tác giảThông điệp
trungduc91
Administrator
Administrator
trungduc91

Tên Thật : Trần Trung Đức
Tổng số bài gửi : 1554
Ngày gia nhập : 03/03/2010
Đang sống tại : Lâm Đồng
Làm việc tại : DLU
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2012-03-08, 11:48 pm

First topic message reminder :

Mời các bác tham khảo một số hình ảnh chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder. Trong tài liệu này tổng hợp từ một số nguồn tài liệu nước ngoài nên sẽ có một số đoạn dịch theo kiểu google, Mặc dù đã có sửa chữa nhiều nhưng trình độ có hạn nên mong mọi người thông cảm!


Chuẩn bị vật liệu: Ban kép (??), điều khiển từ xa nhỏ gọn, 2: Nguồn cung cấp DC-DC board 12V đầu vào, đầu ra 3.3V, 15V, 20V, chỉ số pin và bộ khuếch đại hội đồng quản trị là một trong những pin, 12V3000MA polymer pin, màn hình LCD 3,5-inch, ổ đĩa với 2 chiều hội đồng quản trị đầu vào video một vỏ với thiết bị cầm tay thương mại có sẵn vỏ, DC Block, AV Lô, một chuyển đổi nhỏ, loa nhỏ.

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 6acd2bd20766bdea53accfbe52d101d4

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Ce4dea560ca104bea923f532eb213bdd

kèm theo đó là những dụng cụ không thể thiếu như: mỏ hàn, tua vít, máy khoan,...

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 3d70d3d337f5a7fa58e35121c6d3e4cc

Bắt đầu tiến hành làm: vẽ các nút theo vị trí như điều khiển, đánh dấu

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Fc5c9e88998cfcbda299daa1a6580c4e

Sạu đó khoan:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Ad04f4adc2aa2531c95363203c923761

Đục lỗ nút hết sức chính xác, để ấn linh hoạt, hoàn thiện các cửa sổ trình bao, kích thước cửa sổ của vỏ ban đầu là một chút nhỏ hơn chút ít, cần bên trái và bên phải của mỗi 2mm mở rộng
Dưới đây 2mm mở rộng, để đáp ứng màn hình LCD 3,5-inch 72X52MM màn hình hiển thị kích thước diện tích, vỏ cắt hoàn thiện các bo mạch chủ, tụ điện cá nhân đảo ngược
Điều khiển từ xa để nhận được cấy ghép đầu tiên của bảng điều khiển đầu nhận chuyển IR bo mạch chủ, GND, 3.3 ổ cắm địa chỉ liên lạc, chú ý để phân biệt giữa bệ ăng-ten pin và Block AV:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 D105e1e6c546517f4422559743bdde99

Chúng ta lắp main của điều khiển và kết nối các đầu ra trước:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 705a4bef34d0a6363c933afe987e1e4f


Và nó sẽ trông rất gọn:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 881994d06e93f5cdec53d51f02769f9d

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 705a4bef34d0a6363c933afe987e1e4f


Màn hình LCD màn hình khảm với băng dính hai mặt trên biên giới của màn hình LCD
Sau đó, áp lực trong cửa sổ trình bao, vị trí phải là chính xác bởi vì vỏ không phải được thiết kế cho màn hình LCD này, rất ít cột ốc vít để tìm thấy một số cách, do đó, trong màn hình cố định và hội đồng quản trị các trình điều khiển.

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 951348b48f6cb0c5fef98720f1a3fe5d

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 4ec86409536068361ff62d9eb5a32f1d

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 56461cbe84e86ebadab9d56678e704ba


Bạn có thể sử dụng băng keo hai mặt EVA bọt cố định trên các cạnh!
Kết nối: miễn là định nghĩa của mỗi điểm kết nối rõ ràng, kết nối rất đơn giản, mỗi nhóm điện áp của điện áp đầu ra DC của bo mạch chủ nhận phải tương ứng với cáp AV khác phải sử dụng che chắn, hình ảnh và âm thanh là không sẽ không có sự can thiệp

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 0b4fb426bce463dbb3dd53c5142a6887

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 8c12f0874c80b2ad9e37828ce14e0f3c

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 B5e1132bc7ae1f6f24953e8e80640f57

Nếu kết quả tốt thì bạn có thể xem truyền hình thu nhỏ và dò được tín hiệu vệ tinh một cách thuận tiện, pin có thể liên tục bốn giờ. Bạn cần chú ý đặc biệt đến các cách điện giữa các bo mạch chủ và các bảng điều khiển LCD.


Trên đây là một số bước chính để làm một cái SatFinder. Mong sẽ giúp ích được nhiều cho mọi người!
~Trungduc91 (Tổng hợp)~

Về Đầu Trang Go down
http://www.diendanvetinh.com.vn

Tác giảThông điệp
truclinhvn
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 10
Ngày gia nhập : 28/08/2013

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2013-10-04, 8:53 pm

ok mai em chụp em nó lên cho các bác xem.
Về Đầu Trang Go down
ngocsg
Thành viên nhiệt tình
Thành viên nhiệt tình


Tổng số bài gửi : 175
Ngày gia nhập : 09/06/2010

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2013-10-04, 11:08 pm

cái này đẹp quá, mà khó làm quá các bác ạ.
Về Đầu Trang Go down
Tuansgvn
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 42
Ngày gia nhập : 10/07/2011

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2013-10-18, 12:42 pm

maxkent_lx đã viết:
Em ở An Giang nên rất khó mua các linh kiện cần thiết để làm thiết bị dò sóng như bác Trungduc91 đã up.
Em xin chia sẻ 1 thiết bị em đang sử dụng và mong được góp ý thêm cho em, chân thành cảm ơn.
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 B84486b61e03f2d2784c7725d76936f9_50623637.2012110616
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 5882a3fc2ee5d8dc69210a7b4949cc46_50623643.2012110616
Đây là bộ dò sóng của em làm lại cho gọn ( vỏ bên ngoài từ đầu vtc F901, cắt lại cho gọn. Bo mạch được lấy từ K49 , tích hợp vào đó cái điều khiển từ xa nhưng chỉ sử dụng phím info )
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 2a6b5a4a5502ca6a82a837047a1795b5_50623633.2012110616
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 97b37ad40443fad84bdbe98a994648ac_50623640.2012110616
Còn đây là bộ chuyển đổi nguồn từ 12v DC sang 220v AV với công suất 20w ( giá 40k), thuận tiện cho việc lắp chảo trên nhà tol ( kéo nguồn lên bất tiện và nguy hiểm).
Mong được chia sẻ cùng các bác.
show tấm hình lên coi nhé pac1. tui cũng đang định chế 01 bộ giống bác nè...
Về Đầu Trang Go down
dluuchi
Thành viên năng nổ
Thành viên năng nổ
avatar

Tên Thật : Lưu Chí Đức
Tổng số bài gửi : 369
Ngày gia nhập : 07/09/2010
Tuổi : 46
Đang sống tại : Hồ Chí Minh
Làm việc tại : TP HCM
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2013-10-18, 2:46 pm

tuananh_pro_xsat :



bác nào còn con k49 nào cho em 1 con nghịch với

mình còn 2 con nhưng 1 con đang móc ruột lắp board vsat  vào rồi!
Về Đầu Trang Go down
danhphap
Thành viên mới
Thành viên mới
danhphap

Tên Thật : PHAPDVB
Tổng số bài gửi : 1
Ngày gia nhập : 12/12/2013
Tuổi : 36
Đang sống tại : Hà Tĩnh
Làm việc tại : Hà Tĩnh
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2013-12-13, 1:11 pm

ccác bạn chế nguồn cho K49 như sau: Dùng 3pin điện thoại 3,7V kết nối thành 12V hoặc có thể 4 hoặc 5 pin nhưng 3 pin là đủ, cứ đấu nối tiếp nhau để có 12v còn nguồn cho 20v có thể để hở không đấu vào. Chọn đầu k49 có 4 dây nguồn vào gồm 20v, 15v, 3.3v và GND đa số đầu K49, hoặc đầu chảo thế hệ sau đều như vậy, để ý là loại sau HD02 của TQ không có 20v chỉ thấy 12v. Vấn đề đó được giải quyết như sau: Kết nối 3 pin để đc 12v, còn 3.3v lấy từ 1pin tốt nhất. Mổi đường áp nối vào 1 đi ốt để tránh áp 12 đẩy áp pin 3.3v. Đi ốt cho 12v nên chọn loại bé có điện trở cao, loại 3.3v chọn loại lớn để có điện trở thấp vì 3.3v yêu cầu dòng lớn. Mình mới đây có làm và tiện lợi rất nhiều trong việc chỉnh chảo vì không phải mang dây điện lên phức tạp và mất thời gian, nếu rảnh thì chế thêm 2 led 7thanh cho hiển thị để dể nhìn, cái này lấy trong đầu hỏng sẽ có 2 led như ý và cắt thêm miếng nhựa đậy vào để che ánh sáng chiếu vào để dễ nhìn hơn, 2led này gắn trên lưng k49 cho tiện nhìn, nếu thích thì gắn thêm 1 led đơn để báo sóng khi chuyển kênh cho tiện. Đơn giản thôi khoảng 2 tiếng là bạn đã có mạch  như ý. Pin điện thoại bạn có thể vào ốt điện thoại mà mua pin cũ, mình có bạn sữa điện thoại nên bạn đem cho 4 cái về chế, mình lên ốt ve chai lục tìm thêm vài cục nữa để tiện thay vào khi hết pin giữa chừng. Bạn nên gắn rời các pin để tiện thay thế hoặc sạc lại. Mình cắt từ các mạch nguồn lấy ra các chân cắm và kết chúng thành các chân cắm "đực"
còn đầu cắm "cái" hàn vào các cực của pin. Sẽ có 3 cặp chân đực chúng nối đôi nhau theo + -. Sau khi đo đạc xong nhằm không hàn nhầm dây nào thì mới gắn vào bo tín hiệu, dèn led sáng thế là ổn, tiến hành dò lại các kênh, nếu không có kênh là do pin quá cũ hoặc quá yếu thì cắm đa năng sạc vào, pin còn mới thì ít nhất được 2 tiếng. Thường thì chỉnh vinasat2 rất nhanh nên 2 tiếng là ổn cho anh em chỉnh rồi. Chúc anh em thành công.
Về Đầu Trang Go down
tuanthanhnt
Thành viên mới
Thành viên mới
tuanthanhnt

Tên Thật : Bùi Anh Tuấn
Tổng số bài gửi : 6
Ngày gia nhập : 21/03/2013
Tuổi : 50
Đang sống tại : Thanh Hóa
Làm việc tại : Tại nhà
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-17, 1:30 pm

      Em xin mạo muội tham gia một chiêu chỉnh Chảo của Em thường dùng mà không cần Dây điện cắm Nguồn lên "nóc Nhà" như sau:


+Cắm dây nhợ từ đầu Mới vào TV cho ổn, nhớ Cắm Điện luôn sau khi lắp Chảo xong. Lắp Chảo luôn (Dĩ nhiên phải biết hướng tương đối rồi)


+Lấy cái Đầu Chảo Humax loại cũ nhất. Chỉ thu được 6 kênh Free. Theo Em biết "Thì Chỉ Duy nhất loại Đầu này là Chạy được khi dùng Nguồn nuôi qua Ngõ Anten. Chỉ nhớ là Humax chạy Bo nguồn có...2 dây). Tạo thêm 1 giắc Anten nối song song với cái cũ. Cái này tháo ở LNB cũ.


+Dây Anten đã ròng từ dưới lên ta cắm vào 1 lỗ. Lỗ còn lại thêm 1 đoạn Dây Anten cắm vào LNB...và bấm INFO trên Điều khiển Humax và XOAY Chảo thôi. Thông số cao thấp cụ thể ta có thể nhìn thấy luôn. Thấy chất lượng đã ổn thì tháo "đầu dây Anten từ dưới lên" và...cắm vào LNB Chảo. Xong !


   Lần đầu tiên Post bài, nên không thể thiếu những sai sót, rất mong các PRO chỉ giáo để hoàn thiện hơn.


Hình Ảnh mô tả:
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Untitl10


P/S: Dĩ nhiên Anh Em nào mà Khéo tay Thì có thể Cắt gọt bớt cái vỏ hộp đi cho nó Gọn. Và gắn cái Điều khiển vào trong luôn.
Về Đầu Trang Go down
thanhmeo57
Thành viên viết bài nhiều nhất
Thành viên viết bài nhiều nhất
thanhmeo57

Tên Thật : Nguyễn văn Thành
Tổng số bài gửi : 2538
Ngày gia nhập : 02/10/2011
Tuổi : 48
Đang sống tại : Hồ Chí Minh
Làm việc tại : TPHCM
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-17, 6:13 pm

tuanthanhnt đã viết:
      Em xin mạo muội tham gia một chiêu chỉnh Chảo của Em thường dùng mà không cần Dây điện cắm Nguồn lên "nóc Nhà" như sau:


+Cắm dây nhợ từ đầu Mới vào TV cho ổn, nhớ Cắm Điện luôn sau khi lắp Chảo xong. Lắp Chảo luôn (Dĩ nhiên phải biết hướng tương đối rồi)


+Lấy cái Đầu Chảo Humax loại cũ nhất. Chỉ thu được 6 kênh Free. Theo Em biết "Thì Chỉ Duy nhất loại Đầu này là Chạy được khi dùng Nguồn nuôi qua Ngõ Anten. Chỉ nhớ là Humax chạy Bo nguồn có...2 dây). Tạo thêm 1 giắc Anten nối song song với cái cũ. Cái này tháo ở LNB cũ.


+Dây Anten đã ròng từ dưới lên ta cắm vào 1 lỗ. Lỗ còn lại thêm 1 đoạn Dây Anten cắm vào LNB...và bấm INFO trên Điều khiển Humax và XOAY Chảo thôi. Thông số cao thấp cụ thể ta có thể nhìn thấy luôn. Thấy chất lượng đã ổn thì tháo "đầu dây Anten từ dưới lên" và...cắm vào LNB Chảo. Xong !


   Lần đầu tiên Post bài, nên không thể thiếu những sai sót, rất mong các PRO chỉ giáo để hoàn thiện hơn.


Hình Ảnh mô tả:
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Untitl10


P/S: Dĩ nhiên Anh Em nào mà Khéo tay Thì có thể Cắt gọt bớt cái vỏ hộp đi cho nó Gọn. Và gắn cái Điều khiển vào trong luôn.
1/Trước tiên xin hỏi bác như hình của bác thì bác biết khi nào đầu thu mới ở bên dưới cấp nguồn 13V và khi nào nó cấp nguồn 18V ,chưa kể liệu bác có chắc là đầu ở trên không cần cắm diện mà panel báo mức tín hiệu???
2/ Không khả thi . Chẵng lẻ đi lắp chảo mà không cần kéo điện khoan bắt chân chảo,nếu phải khoan thì không cần chi cho rườm rà,cứ k49,hay đầu mới S2 có hiển thị ở pa nel là khả dĩ => ngon, bổ ,rẻ,= hiệu quả.
Về Đầu Trang Go down
tuanthanhnt
Thành viên mới
Thành viên mới
tuanthanhnt

Tên Thật : Bùi Anh Tuấn
Tổng số bài gửi : 6
Ngày gia nhập : 21/03/2013
Tuổi : 50
Đang sống tại : Thanh Hóa
Làm việc tại : Tại nhà
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 1:39 pm

thanhmeo57 đã viết:
tuanthanhnt đã viết:
      Em xin mạo muội tham gia một chiêu chỉnh Chảo của Em thường dùng mà không cần Dây điện cắm Nguồn lên "nóc Nhà" như sau:


+Cắm dây nhợ từ đầu Mới vào TV cho ổn, nhớ Cắm Điện luôn sau khi lắp Chảo xong. Lắp Chảo luôn (Dĩ nhiên phải biết hướng tương đối rồi)


+Lấy cái Đầu Chảo Humax loại cũ nhất. Chỉ thu được 6 kênh Free. Theo Em biết "Thì Chỉ Duy nhất loại Đầu này là Chạy được khi dùng Nguồn nuôi qua Ngõ Anten. Chỉ nhớ là Humax chạy Bo nguồn có...2 dây). Tạo thêm 1 giắc Anten nối song song với cái cũ. Cái này tháo ở LNB cũ.


+Dây Anten đã ròng từ dưới lên ta cắm vào 1 lỗ. Lỗ còn lại thêm 1 đoạn Dây Anten cắm vào LNB...và bấm INFO trên Điều khiển Humax và XOAY Chảo thôi. Thông số cao thấp cụ thể ta có thể nhìn thấy luôn. Thấy chất lượng đã ổn thì tháo "đầu dây Anten từ dưới lên" và...cắm vào LNB Chảo. Xong !


   Lần đầu tiên Post bài, nên không thể thiếu những sai sót, rất mong các PRO chỉ giáo để hoàn thiện hơn.


Hình Ảnh mô tả:
Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Untitl10


P/S: Dĩ nhiên Anh Em nào mà Khéo tay Thì có thể Cắt gọt bớt cái vỏ hộp đi cho nó Gọn. Và gắn cái Điều khiển vào trong luôn.
1/Trước tiên xin hỏi bác như hình của bác thì bác biết khi nào đầu thu mới ở bên dưới cấp nguồn 13V và khi nào nó cấp nguồn 18V ,chưa kể liệu bác có chắc là đầu ở trên không cần cắm diện mà panel báo mức tín hiệu???
2/ Không khả thi . Chẵng lẻ đi lắp chảo mà không cần kéo điện khoan bắt chân chảo,nếu phải khoan thì không cần chi cho rườm rà,cứ k49,hay đầu mới S2 có hiển thị ở pa nel là khả dĩ => ngon, bổ ,rẻ,= hiệu quả.

     Xin cảm ơn PRO Thanhmeo57 về Cách Ngon-Bổ-Rẻ của Bác ở trên. Song, nó chỉ phù hợp hơn khi lắp mới.
     Còn khi mình đi chỉnh sửa thì Cách của em vẫn ăn chắc đấy Bác ạ. Đã đi chỉnh sửa là "không thể về không", nếu mất Điện cắm Ắc Quy loại Nhỏ trực tiếp vào 2 dây cấp Nguồn cho Bo, hoặc qua Anten cũng được. Nguồn 12V Ắc Quy Xe máy chỉnh OK-Không cần Đổi Nguồn. (Đã làm thế này thường xuyên trong mùa Mất Điện vừa qua). Nếu chỉnh bằng Ac Quy=>Lúc này, xoay LNB (Thông dụng) về hướng 5h. Dĩ nhiên ở Đầu Chảo HUMAX đã cài cả VH (Ví dụ-kếnh 1: VTV1-V & kênh 2: VTV1-H...v...v...). Chỉnh xong, xoay LNB về hướng cũ (Khoảng hướng 8h). Khi Chỉnh bằng Ắc Quy thì lỗ Anten còn lại là Giắc Nguồn !

+ Việc Bác nói:
biết khi nào đầu thu mới ở bên dưới cấp nguồn 13V và khi nào nó cấp nguồn 18V ? Cái này, thì đơn giản Em có 2 cách:

1./ Trước tiên, phải "Ngó cái Chảo" xem LNB của họ lắp trước , nằm ở hướng 5h hay hướng 8h.

2./ Bật TV và Chảo của gia chủ lên xem là V hay H là biết liền mà.

* Loại Đầu này Báo mức Tín hiệu Bình thường, kể cả khi chạy bằng Ắc Quy.(Muốn có tiếng Kêu thì lắp còi "Beep" song song LED báo Tín hiêụ nhé !)Shocked

P/S: Đầu dùng để chỉnh kiểu này, mà không phải cải tiến nhiều là loại: HUMAX H-6288 B. Em nói thì nghe rườm rà vậy thôi., chứ làm thì cực kỳ đơn giản Bác ạ. Bây giờ, chắc hơi khó kiếm vì theo "Ve chai" hết rùi. Shocked .

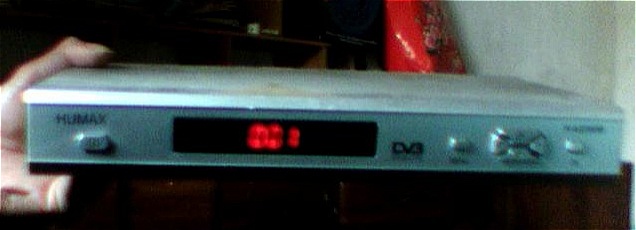

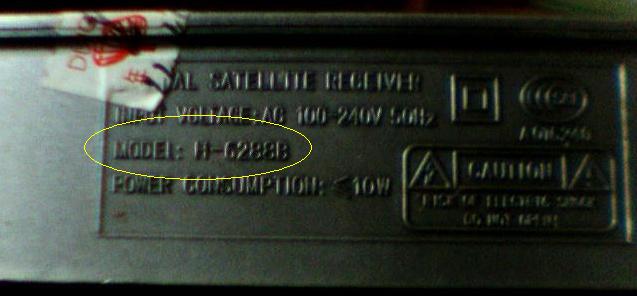

Hình Ảnh của Em nó đây:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Humax10

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Humax210
Về Đầu Trang Go down
thanhmeo57
Thành viên viết bài nhiều nhất
Thành viên viết bài nhiều nhất
thanhmeo57

Tên Thật : Nguyễn văn Thành
Tổng số bài gửi : 2538
Ngày gia nhập : 02/10/2011
Tuổi : 48
Đang sống tại : Hồ Chí Minh
Làm việc tại : TPHCM
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 4:52 pm

Trước giờ tôi chưa từng thấy ,và cũng không nghe ai làm như vậy,xét mục đích là làm cho nó tối giản những thao tác,nhưng xem ra cách trên thì quá phức tạp và chưa kể có thể bị chập do tháo lắp đây cáp mà toi luôn đầu. Chưa kể nếu không có điện thì liệu có dò quét lại kênh được ,nếu không e rằng phải ghé lại lần nữa nếu không khách không chịu. Vài ý của riêng tui.
Về Đầu Trang Go down
tuanthanhnt
Thành viên mới
Thành viên mới
tuanthanhnt

Tên Thật : Bùi Anh Tuấn
Tổng số bài gửi : 6
Ngày gia nhập : 21/03/2013
Tuổi : 50
Đang sống tại : Thanh Hóa
Làm việc tại : Tại nhà
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 6:10 pm

Xin ghi nhận thiện ý của Bác thanhmeo57 ! Cảm ơn Bác nhiều ! @#


Được sửa bởi tuanthanhnt ngày 2014-02-22, 6:14 pm; sửa lần 1.
Về Đầu Trang Go down
hoang anh
Thành viên tích cực
Thành viên tích cực
hoang anh

Tên Thật : lê hoàng anh
Tổng số bài gửi : 55
Ngày gia nhập : 05/04/2013
Tuổi : 49
Đang sống tại : Bạc Liêu
Làm việc tại : vỉnh châu
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 6:12 pm

tuanthanhnt đã viết:
thanhmeo57 đã viết:

1/Trước tiên xin hỏi bác như hình của bác thì bác biết khi nào đầu thu mới ở bên dưới cấp nguồn 13V và khi nào nó cấp nguồn 18V ,chưa kể liệu bác có chắc là đầu ở trên không cần cắm diện mà panel báo mức tín hiệu???
2/ Không khả thi . Chẵng lẻ đi lắp chảo mà không cần kéo điện khoan bắt chân chảo,nếu phải khoan thì không cần chi cho rườm rà,cứ k49,hay đầu mới S2 có hiển thị ở pa nel là khả dĩ => ngon, bổ ,rẻ,= hiệu quả.

     Xin cảm ơn PRO Thanhmeo57 về Cách Ngon-Bổ-Rẻ của Bác ở trên. Song, nó chỉ phù hợp hơn khi lắp mới.
     Còn khi mình đi chỉnh sửa thì Cách của em vẫn ăn chắc đấy Bác ạ. Đã đi chỉnh sửa là "không thể về không", nếu mất Điện cắm Ắc Quy loại Nhỏ trực tiếp vào 2 dây cấp Nguồn cho Bo, hoặc qua Anten cũng được. Nguồn 12V Ắc Quy Xe máy chỉnh OK-Không cần Đổi Nguồn. (Đã làm thế này thường xuyên trong mùa Mất Điện vừa qua). Nếu chỉnh bằng Ac Quy=>Lúc này, xoay LNB (Thông dụng) về hướng 5h. Dĩ nhiên ở Đầu Chảo HUMAX đã cài cả VH (Ví dụ-kếnh 1: VTV1-V & kênh 2: VTV1-H...v...v...). Chỉnh xong, xoay LNB về hướng cũ (Khoảng hướng 8h). Khi Chỉnh bằng Ắc Quy thì lỗ Anten còn lại là Giắc Nguồn !

+ Việc Bác nói:
biết khi nào đầu thu mới ở bên dưới cấp nguồn 13V và khi nào nó cấp nguồn 18V ? Cái này, thì đơn giản Em có 2 cách:

1./ Trước tiên, phải "Ngó cái Chảo" xem LNB của họ lắp trước , nằm ở hướng 5h hay hướng 8h.

2./ Bật TV và Chảo của gia chủ lên xem là V hay H là biết liền mà.

* Loại Đầu này Báo mức Tín hiệu Bình thường, kể cả khi chạy bằng Ắc Quy.(Muốn có tiếng Kêu thì lắp còi "Beep" song song LED báo Tín hiêụ nhé !)Shocked

P/S: Đầu dùng để chỉnh kiểu này, mà không phải cải tiến nhiều là loại: HUMAX H-6288 B. Em nói thì nghe rườm rà vậy thôi., chứ làm thì cực kỳ đơn giản Bác ạ. Bây giờ, chắc hơi khó kiếm vì theo "Ve chai" hết rùi. Shocked .

Hình Ảnh của Em nó đây:

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Humax10

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Humax210
bó tay cái nầy gọi là kiến thức cong nghệ đó sao? Smile
Về Đầu Trang Go down
tuanthanhnt
Thành viên mới
Thành viên mới
tuanthanhnt

Tên Thật : Bùi Anh Tuấn
Tổng số bài gửi : 6
Ngày gia nhập : 21/03/2013
Tuổi : 50
Đang sống tại : Thanh Hóa
Làm việc tại : Tại nhà
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 6:17 pm

hoang anh đã viết:


bó tay cái nầy gọi là kiến thức cong nghệ đó sao? Smile
"bó tay cái nầy gọi là kiến thức cong nghệ đó sao?"

Không hiểu ý Bạn hoang anh nói là gì ? Đây chỉ là Thảo luận cách Làm Thiết bị Dò Sóng của mỗi người thôi mà. Trăm hay không bằng tay quen !


Được sửa bởi tuanthanhnt ngày 2014-02-22, 6:33 pm; sửa lần 1.
Về Đầu Trang Go down
hoang anh
Thành viên tích cực
Thành viên tích cực
hoang anh

Tên Thật : lê hoàng anh
Tổng số bài gửi : 55
Ngày gia nhập : 05/04/2013
Tuổi : 49
Đang sống tại : Bạc Liêu
Làm việc tại : vỉnh châu
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-02-22, 6:32 pm

tuanthanhnt đã viết:
hoang anh đã viết:


bó tay cái nầy gọi là kiến thức cong nghệ đó sao? Smile
"bó tay cái nầy gọi là kiến thức cong nghệ đó sao?"

Không hiểu ý Bạn nói là gì ? Đây chỉ là Thảo luận cách Làm Thiết bị Dò Sóng của mỗi người thôi mà. Trăm hay không bằng tay quen !
gọn băng đầu k 49 vẩn là thông dụng nhất.chả lùm xùm cái quái gì. cho mệt
Về Đầu Trang Go down
nhcuong81
Thành viên nhiệt huyết
Thành viên nhiệt huyết
nhcuong81

Tên Thật : nguyen cuong
Tổng số bài gửi : 723
Ngày gia nhập : 18/05/2012
Tuổi : 42
Đang sống tại : Nghệ An
Làm việc tại : tp vinh
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2014-07-15, 11:04 am

mua luôn máy dò vệ tinh satlink ws6933 dò dvb s2 luôn cho nhanh
[You must be registered and logged in to see this link.]
Về Đầu Trang Go down
http://thietbisogiare.com
quoclap223
Moderators
Moderators
quoclap223

Tên Thật : Triệu Quốc Lập
Tổng số bài gửi : 123
Ngày gia nhập : 09/08/2014
Tuổi : 44
Đang sống tại : Bình Phước
Làm việc tại : Thôn 9-Xã Thống Nhất-Bù Đăng-Bình Phước
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2020-09-11, 12:51 pm

phamvanthist đã viết:
Hi bác trungduc91
em ở tận sóc trăng, bác có bán cái máy này không.
em mua 1 con để tiện cho công việc
mong bác giúp em.
phạm văn thi
0936.417.417
Bây giờ mua có mà bạn
Về Đầu Trang Go down
sucess phuong
Thành viên chính thức
Thành viên chính thức
sucess phuong

Tên Thật : lê thành phương
Tổng số bài gửi : 11
Ngày gia nhập : 21/03/2016
Tuổi : 32
Đang sống tại : Kon Tum
Làm việc tại : kon tum
Giới tính : Nam

Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime2020-10-02, 9:17 am

em có chế mấy cái k49 chạy pin dự phòng cho ae rồi mà
Về Đầu Trang Go down
Sponsored content




Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 Empty
Bài gửiTiêu đề: Re: Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder   Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder - Page 3 I_icon_minitime

Về Đầu Trang Go down


Chế Tạo thiết bị dò sóng vệ tinh cầm tay - SatFinder

Xem chủ đề cũ hơn Xem chủ đề mới hơn Về Đầu Trang
Trang 3 trong tổng số 3 trangChuyển đến trang : Previous  1, 2, 3

 Similar topics

-
» cho hỏi về sóng DVB-T1 hoặc T2 tại thành phố phan thiết tỉnh bình thuận
» Đầu thu truyền hình HD AN VIÊN sóng mặt đất DTT và sóng vệ tinh DTH thanh lý
» giúp đỡ chảo cband thu vtv4 qua vệ tinh thaicom ở châu phi bị mất sóng cả tỉnh
» Hà Giang xin thí điểm phát sóng truyền hình tỉnh lên vệ tinh
» [Help] Thiết bị chọn 1 trong 2 anten vào cho TV tích hợp thu sóng KTS DVB-T2?

Permissions in this forum:Bạn không có quyền trả lời bài viết
Diễn đàn Công nghệ Truyền hình số  :: Công Nghệ DVB :: Tài Liệu Kỹ Thuật-
Free forum | ©phpBB | Free forum support | Báo cáo lạm dụng | Thảo luận mới nhất
